发布日期:2015-07-12
作者:三片式高压球阀的结构尺寸作用
三片式高压球阀技术参数:
1、口径从DN6-DN50;压力从1.0MPA-12MPA;温度-20℃-260℃
2、连接形式:BSPT BSP NPT 对焊 承插焊
3、驱动方式:手动 气动 电动
三片式高压球阀的工作原理:
(1)高压球阀是靠旋转阀杆来使阀门畅通或闭塞,是全通径球阀、90℃角、阀座密封可靠性好,高压球阀体积小结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(2)球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。球阀安装与维护应注意以下事项:1.要留有阀柄旋转的位置。2. 不能用作节流。3.带传动机构的球阀应直立安装。本类阀应安装在管道的水平方向或垂直方向。安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

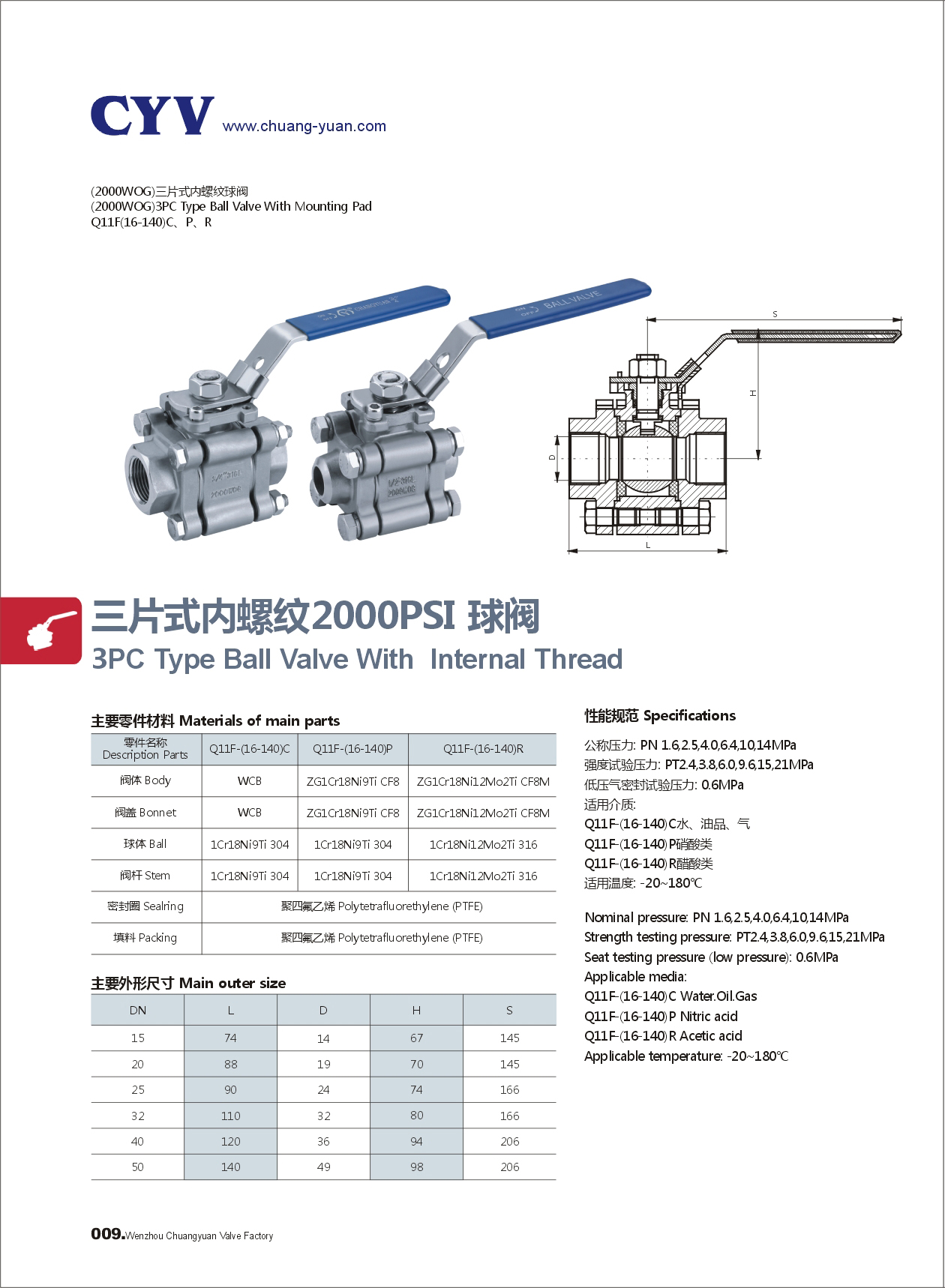

三片式高压球阀尺寸结构:
来源:创源精铸阀门
